激光等离子同轴复合焊接运用案例

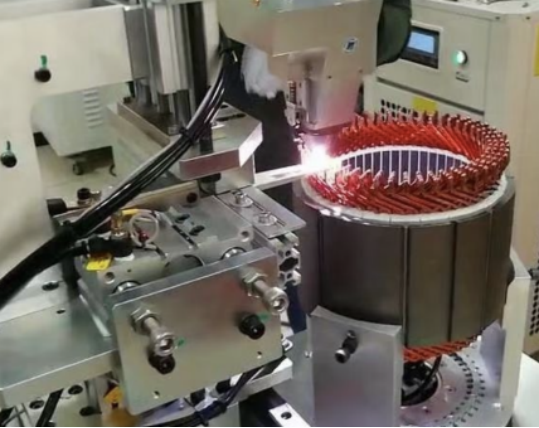

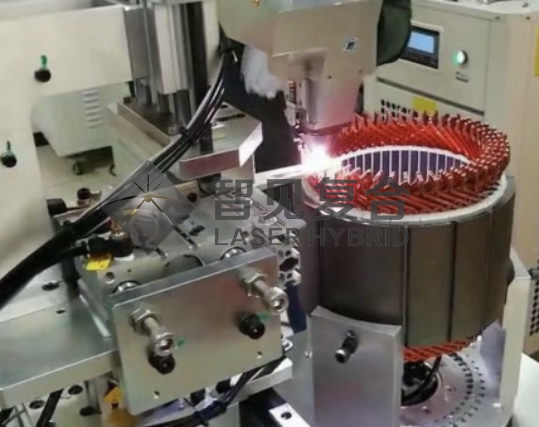

HAIR-PIN扁线电机定子LASER-PLASMA HYBRID复合热源焊接


LASER-PLASMA HYBRID激光等离子复合焊接是将激光焊接技术和等离子焊接技术同轴复合的复合焊接技术。它囊括了激光和等离子焊接的诸多特性和优点,使得激光焊接不需要苛刻的辅助条件,等离子焊接的能量控制更细致精准。LASER-PLASMA HYBRID的HAIR-PIN焊接,同时兼具了激光焊接和电弧焊接的优点。



1.焊接无飞溅


2.间隙的容忍度高

image.png image.png

                                                                        焊前效果                                                                                      焊后效果

       3.焊接效率高.

氩弧焊接HAIR-PIN单个端点的时间大致是1.0S,移动到下一个点的时间0.2S~0.3S,因此一个循环大致是1.2S~1.3S。激光焊接HAIR-PIN单个端点的时间是0.3S~0.5S,而激光焊接由于振镜的使用焊接结束到下一个焊点的时间可以忽略不计,可以认为一个循环的时间即0.3S~0.5SLASER-HYBRID激光等离子复合焊接HAIR-PIN单个端点的时间是0.3S~0.4S,移动到下一个点的时间是0.2S~0.3S所以复合焊接的单个循环时间是0.5S~0.7S(以上数据为实验室测试获得,与实际生产中存在差异)。由此可以得到下表:
