金属三明治板的设计制造



金属三明治板可以简单地定义为三层结构,由三层薄壁的高强度材料组成上下面板和支撑板,内部空间由低密度和低重量的芯材料充满,薄壁钢板形成整体的承载抗变形结构,填充芯材具有防火,隔音,吸收能量等功能,这样形成的模块构件具有优异的刚度和轻量化特点。其内部支撑结构可以采用多种形状配置。最常见的是波纹状结构,类似瓦楞纸板。

金属三明治板主要应用在:

1.建筑领域:由于其良好的隔热、保温、隔音等特性常被用于制造墙板、门框、门板、天花板等建筑构件,且三明治板的模块化也可为现代建筑带来更好的可持续性。


2.航空航天领域:其质量轻和高强度,被广泛应用于制造飞机、航天器和卫星等航空航天领域。其优异的强度和刚度可使飞机和航天器在受到外力的情况下仍然保持稳定性。

3.汽车制造领域:它可以提高汽车结构的强度、防腐蚀等性能。可以减轻汽车的重量,提高燃油效率使汽车的使用更节能环保。目前,汽车制造商已经将金属三明治结构应用于汽车的车身、底盘、发动机罩等部件的生产中

自动化激光复合焊接技术为制造行业带来了许多好处,由于效率的提高而增加了生产时间,提高了焊接质量,降低了生产成本和人力成本。激光复合焊接技术将激光焊接的最佳属性与常规等离子焊接相结合,通过复合高能束焊接技术能够制造出金属三明治板的结构材料。


该技术给新的结构设计提供了实现手段,例如金属三明治板的制造,这在新的焊接技术到来之前是不可能实现的。


激光焊接部件提供深度焊接穿透,具有非常低的热输入和小的热影响区(HAZ)。同时等离子电弧的加入能扩大连接焊缝的熔宽,能够填补板间的间隙,更能适应焊接组件表面条件和材料的变化,例如对铝合金,并能缓和焊接区间的温度梯度变化。

“智见复合科技”对复合激光焊接技术的开发是为了提供更高性价比的手段,用于生产船用高强度材料的三明治板梁,并且最近才被商业化。激光等离子复合系统可以用于普通和高强度钢板的焊接梁,其速度比常规焊接工艺快5倍至10倍,成品梁产生的公差为热轧梁的允许公差的1/4至1/10。


广泛的测试表明,这些激光焊接结构在所有方面都比传统的焊接结构更好。此外,这些测试表明,激光复合焊接可以达到常规GMAW和埋弧焊接工艺的2倍至3倍的疲劳寿命。

激光等离子复合焊接三明治板样板

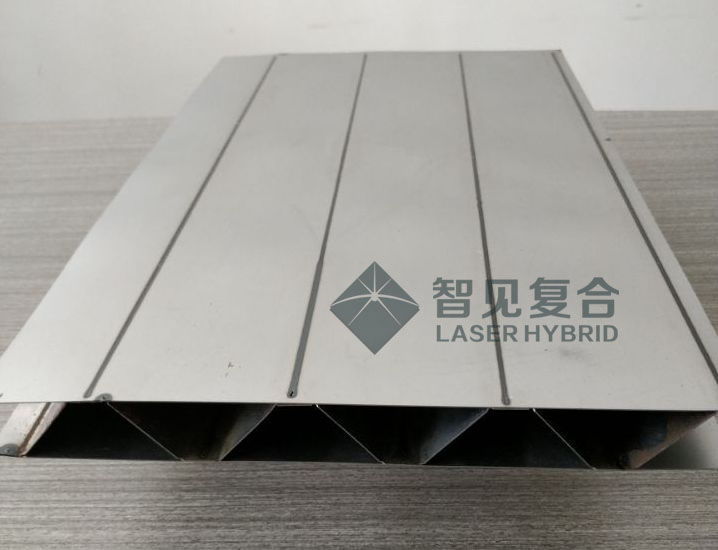

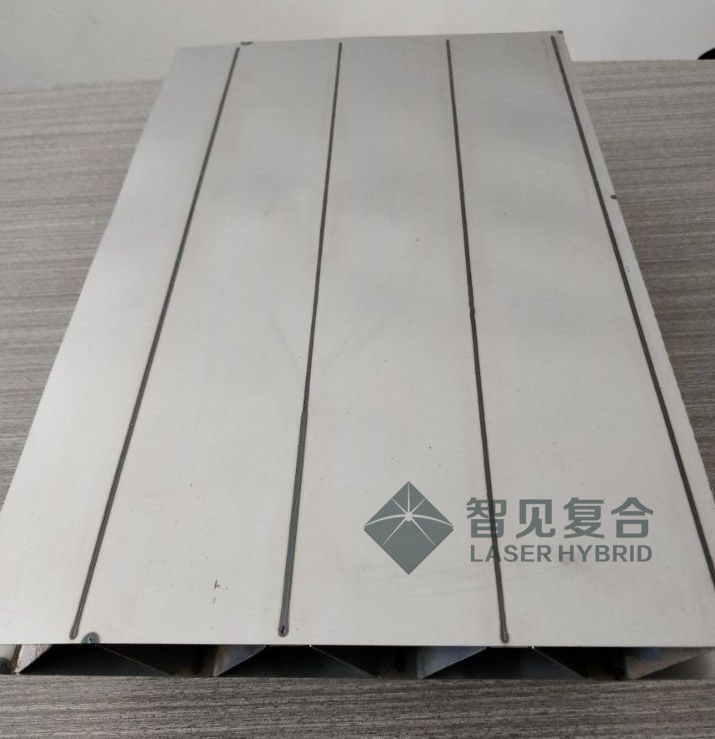

金属三明治板焊接,面板和筋板的厚度均为0.5mm,三明治板高度30mm。体积比重小于水的二分之一

三明治板焊接-2018-7-24-1-剪切.jpg        三明治板焊接-2018-07-24-2-剪切.jpg
